Měřič synchronního osciloskopu



1. Definice a primární účel

Měřič synchronního osciloskopu je specializovaný elektromechanický indikační přístroj používaný k vedení synchronizace (paralelní) příchozího generátoru střídavého proudu s provozním systémem střídavého napájení (sběrnice). Jeho jedinou funkcí je vizuální indikace rozdílu fázového úhlu a rozdílu frekvence mezi dvěma tří-fázovými zdroji napětí, což umožňuje operátorovi (nebo automatickému systému) zapnout jistič generátoru přesně v okamžiku, kdy jsou oba systémy v dokonalé synchronizaci.



2. Core Design & Visual Interpretace

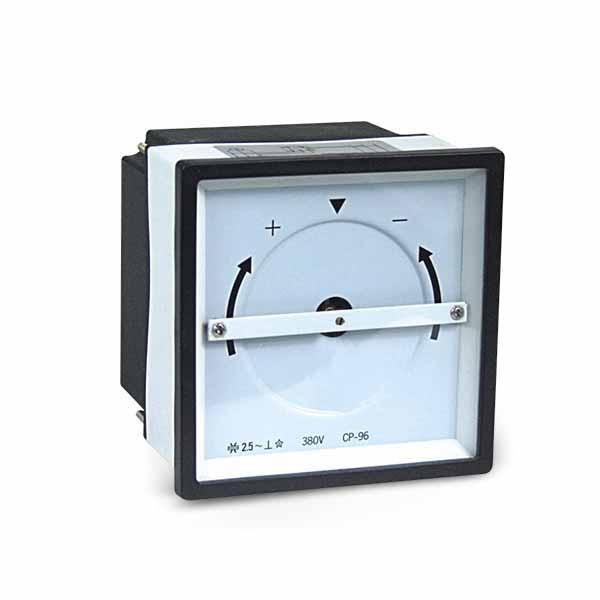

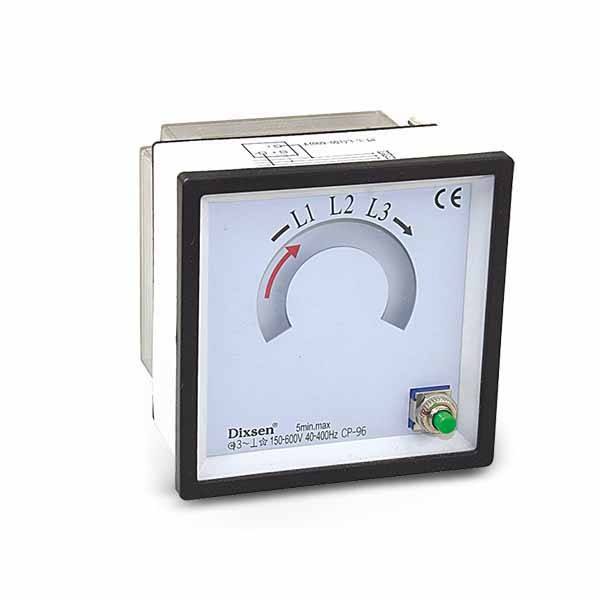

Synchroskop poskytuje intuitivní, pohyblivý vizuální indikátor na kruhovém číselníku.



1. Ciferník: Označený jako ciferník. Pozice 12 hodin je výrazně označena „12“, „SYNC“, „IN PHASE“ nebo svislá čára představující fázový rozdíl 0 stupňů.
2. Ukazatel (jehla): Jeho chování přenáší všechny důležité informace:

• Směr otáčení: Označuje, který systém je rychlejší.

- Rotace ve směru hodinových ručiček: Příchozí frekvence generátoru je vyšší než frekvence sběrnice.

- Protiběžné-Otáčení ve směru hodinových ručiček: Frekvence vstupního generátoru je nižší než frekvence sběrnice.



• Rychlost otáčení: Udává velikost rozdílu frekvencí.

- Rychlé otáčení: Velký frekvenční rozdíl → NEZAVÍRAT.

- Velmi pomalé až zastavené otáčení: Malý frekvenční rozdíl → Blíží se synchronizace.



• Pozice při zastavení: Označuje rozdíl fázového úhlu.

- Ukazující na „12 hodin“: fázový rozdíl 0 stupňů → PŘIPRAVENO K ZAVŘENÍ.

- Ukazující na "6 hodin": 180 stupňů fázový rozdíl → MAXIMÁLNÍ NEBEZPEČÍ, VÁŽNÁ ZÁVAHA, POKUD ZAVŘENO.



3. Označení: Často má tmavý nebo červený sektor kolem pozice 180 stupňů (6 hodin) jako nebezpečná zóna. Může být označeno „FAST“ (po směru hodinových ručiček) a „SLOW“ (proti-strana po směru hodinových ručiček).



3. Princip fungování

• Většina synchroskopů pracuje na principu dvou-cívek a rotujícího pole, který je podobný malému indukčnímu motoru:



• Vstupy: Připojeno přes potenciální transformátory (PT) k napětí sběrnice (referenční) i napětí generátoru (příchozí).



• Vnitřní obvod: Jedno napětí (typicky napětí sběrnice) prochází sítí s fázovým posunem o 90- stupňů (pomocí rezistorů a induktorů).



• Vnitřní struktura: Obsahuje dvě pevné cívky fyzicky od sebe vzdálené 90 stupňů.

Jedna cívka je napájena fázově{0}}posunutým napětím sběrnice.

Druhá cívka je napájena přímo vstupním napětím generátoru.



• Rotující pole a ukazatel: Interakce těchto dvou 90° -oddělených magnetických polí (jedno s 90° elektrickým fázovým posunem) vytváří rotující magnetické pole ve vzduchové mezeře. Rychlost a směr tohoto pole jsou úměrné frekvenčnímu rozdílu. Lehký hliníkový rotor nebo disk (připojený k ukazateli) následuje toto rotující pole v důsledku vířivých proudů a převádí elektrické rozdíly do jasného pohybu ukazatele.

4. Aplikace

• Elektrárny: Pro synchronizaci více generátorů do sběrnice závodu nebo do sítě.
• Lodní elektrické systémy: Pro paralelní řazení lodních generátorů.
• Průmyslová kogenerační zařízení: Pro připojení záložních nebo procesních generátorů k hlavnímu rozvodu závodu.
• Elektrické rozvodny (méně časté): Pro opětovné připojení samostatných částí sítě po výpadku.



Shrnutí:

Synchronní osciloskop je kritickým bezpečnostním a provozním zařízením při výrobě střídavého proudu. Jeho důmyslná elektromechanická konstrukce převádí složité elektrické vztahy (frekvenční rozdíl a fázový úhel) do jednoznačné,- vizuální instrukce pro operátora v reálném čase: „Zrychlete“ nebo „Zpomalte“ příchozí generátor a sepněte jistič, když se ukazatel pomalu přiblíží a zastaví se ve 12 hodin. Zůstává základním nástrojem při řízení jakéhokoli zařízení, kde jsou paralelně zapojeny generátory střídavého proudu.

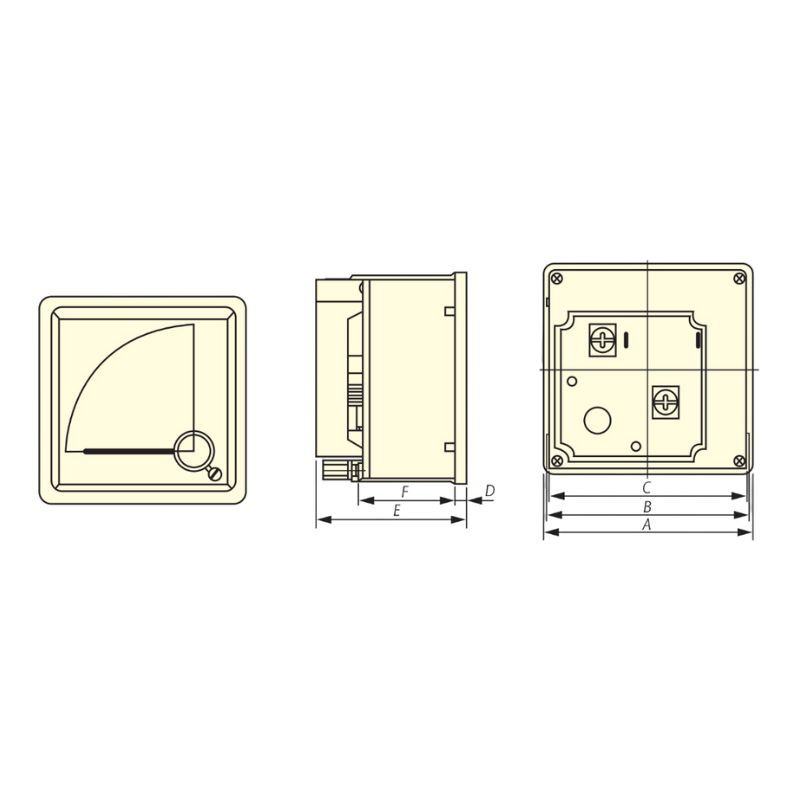

Rozměr (mm)

Velikost rámu	Rozměr (mm)
	A	B	C	D	E	F
96x96	96	92	90	5.5	65	43
