Transformátor typu panelu
Transformátor typu panelu MES -80/30 poskytuje výjimečné úspory prostoru prostřednictvím své inovativní kompaktní architektury, překonává standardní transformátory s podobnými proudovými poměry . Praktická flip-top-top terminální pokrytí poskytuje spolehlivé stínění pro sekundární připojení k vannému kopírujícímu s robustními konstrukcemi, které jsou naděje na konkurenci, nahrazením s robustními konkurencemi, které jsou nadějné, s robustními konstrukcemi, nahrazením s robustními konstrukcemi, nahrazením s robustními snižování Upevnění panelu kovového držáku nebo efektivní řešení pro montáž přípojnic, které podávají aplikace vyžadující měření primárního proudu od 30a do 200A .
Popis
Aktuální transformátory (CTS): Kritické rozhraní mezi vysokopěťovými systémy a ochrannými obvody
Současné transformátory slouží jako nepostradatelné spojení mezi vysokopěťovým energetickým systémy a citlivými monitorovacími zařízeními prostřednictvím tří základních funkcí:
1. galvanická izolace
Elektromagnetická vazba zcela odděluje primární a sekundární obvody
Odolává napětí systému až stovky kv
Eliminuje problémy s pozemní smyčkou v měřicích systémech
2. Precision Current Transformation
Udržuje přísnou proporcionalitu (obvykle poměr 100: 1 až 5000: 1)
Zachovává věrnost tvarů vlny pro přesnou harmonickou analýzu
Splňuje standardy mezinárodní přesnosti (IEC 61869, IEEE C57.13)
3. Enabler pro ochranu systému
Usnadňuje bezpečné připojení ochranných relé
Umožňuje detekci poruch při izolaci řídicích obvodů
Umožňuje diferenciální schémata ochrany prostřednictvím odpovídajících párů CT
Technická implementace:
Základní materiály (nanokrystalinka, křemíková ocel) optimalizovaná pro lineární odezvu
Více kohoutků se přizpůsobuje různým primárním proudům
Rezistory zátěže zajišťují správné úrovně signálu
Kritické aplikace:
Ochrana rozvodny (nadproud, vzdálenost, diferenciální relé)
Měření energie (měření na úrovni příjmů)
Monitorování kvality energie (harmonické, blikání, nerovnováha)
Monitorování podmínek (detekce částečného výboje)
Bezpečnostní úvahy:
Sekundární vinutí nesmí být nikdy otevřené
Správné uzemnění zabraňuje kapacitnímu spojení
Hodnocení napětí vydrží požadavky na systém BIL
Evoluční trendy:
Nízkoenergetické CTS pro moderní digitální relé
Senzory optického proudu pro aplikace EHV
Integrované monitorování s schopnostmi IoT
Tato komplexní schopnost izolace a transformace činí CTS základem všech architektur měření a ochrany systému bezpečného a spolehlivého energetického systému .

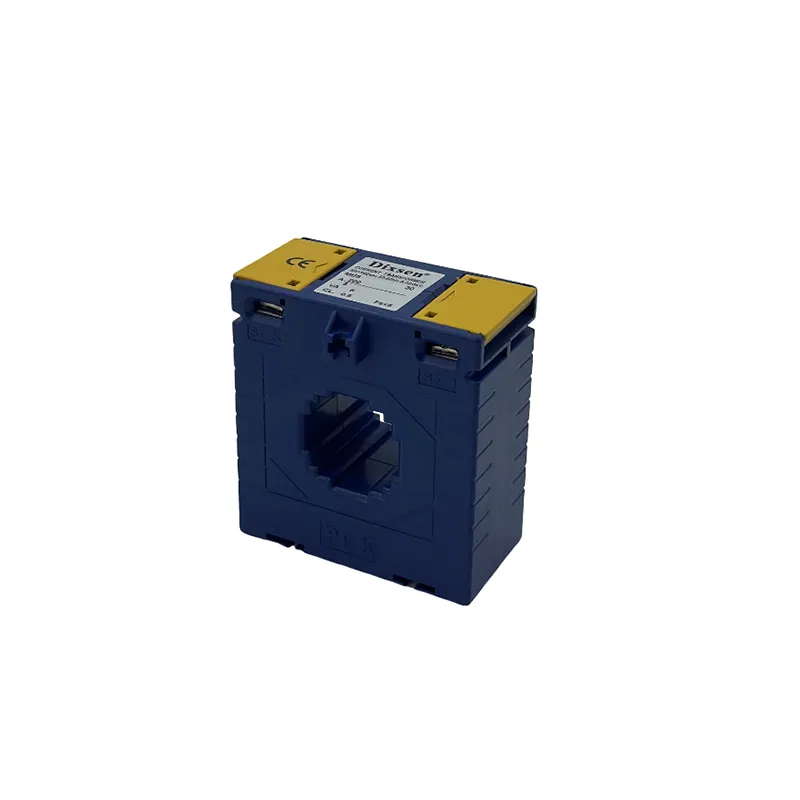

MES -80/30 Transformer pro montáž panelu: kompaktní, zabezpečený a všestranný
Engineered for high-density electrical installations, the MES-80/30 panel mounting type transformer delivers unmatched space efficiency with its ultra-compact architecture, reducing footprint by up to 40% compared to conventional transformers of equivalent current ratios. Its precision-engineered design ensures reliable performance in energy metering, protection relays, and load monitoring applications-without sacrificing Přesnost nebo trvanlivost .
Space optimalizovaný design pro moderní elektrické systémy
Ultra-kompaktní formový faktor-Ideální pro přeplněné rozvaděče, ovládací panely a měřicí skříně, kde omezení prostoru vyžadují minimální vniknutí .
Vynikající výkon v těsných rozvržení - udržuje ± 0 . 5% přesnost navzdory své zmenšené velikosti, což zajišťuje dodržování standardů IEC 61869-2.

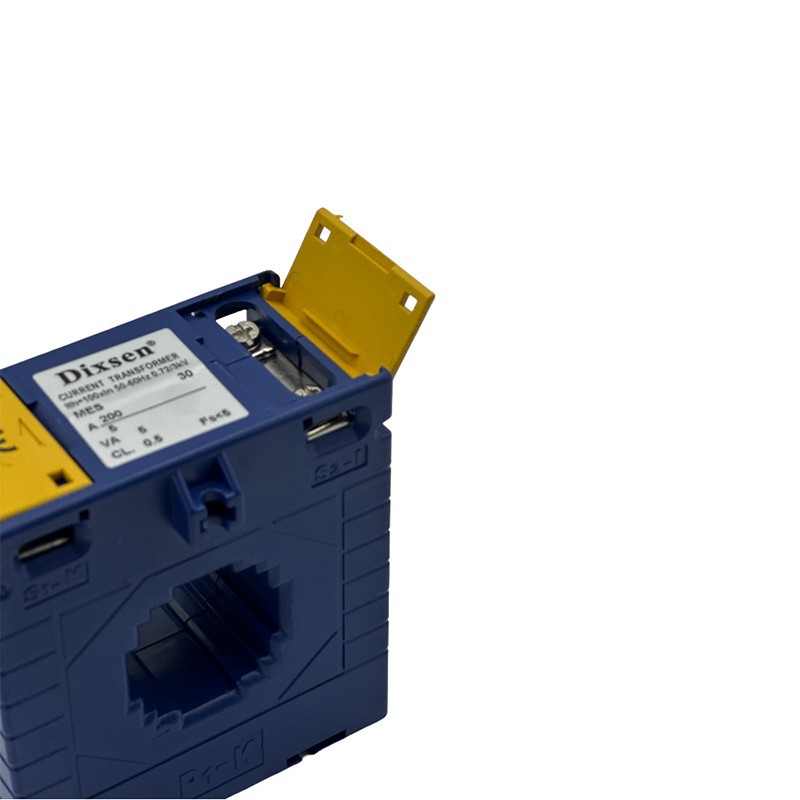

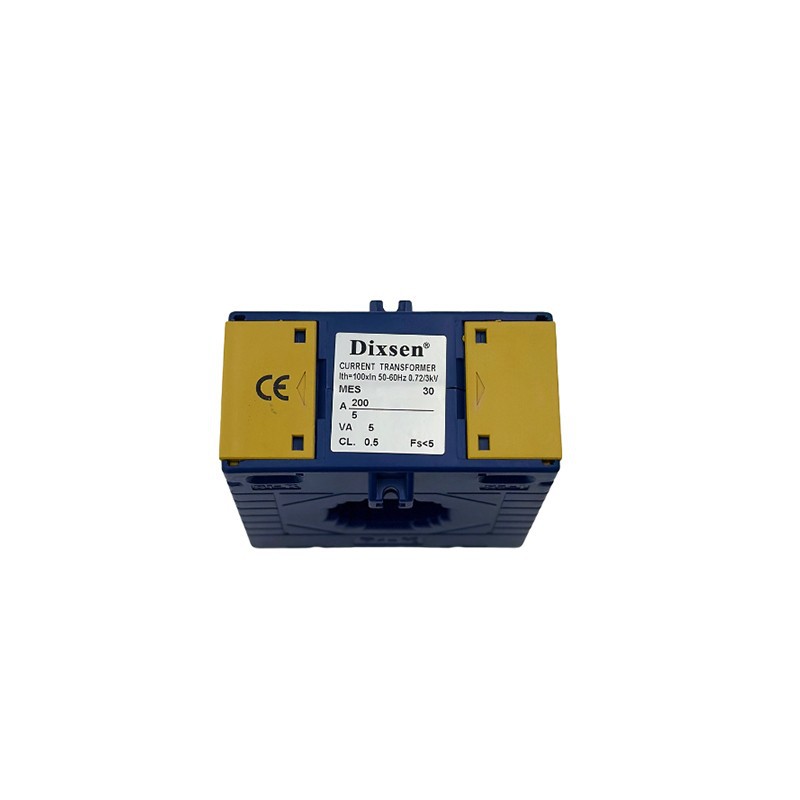

Kryt terminálu pro vylepšenou ochranu
Integrované krytí terminálů pro překlopení poskytuje robustní obranu proti environmentálním a provozním rizikům, včetně:
Odpor prachu a debris - sekundární terminály zapečetěné zabraňují kontaminaci a prodloužení životnosti .
Ochrana vlhkosti - zajišťuje stabilní výkon ve vlhkém nebo průmyslovém prostředí .
Mechanické ochrany - vyztužené krytí zabraňuje náhodnému poškození během zapojení nebo údržby .
Kompletní montážní flexibilita pro jakoukoli aplikaci

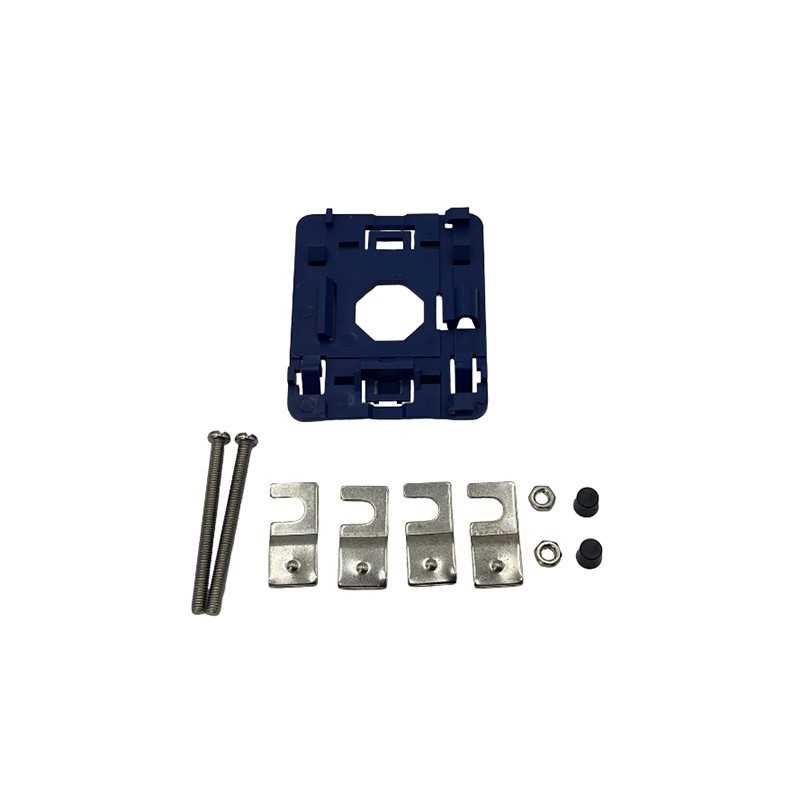

Každý mes -80/30 Aktuální transformátor obsahuje úplnou instalační soupravu, podporující více konfigurací montáže pro maximální přizpůsobivost:
Din Rail Clip (příloha bez nástrojů)-umožňuje rychlé nasazení v modulárních řídicích systémech .
Hlavní konzoly kovových panelů-odolné konzoly odolné proti korozi pro zabezpečenou povrchovou montáž .
Přímé připojení přípojnic-rozhraní s nízkým impedancí pro bezproblémovou integraci do vysoce proudových obvodů (30a-200a) .
Široký současný rozsah pro rozmanité aplikace
Současný transformátor mes -80/30 je ideální pro:
Monitorování energie-Sub-metering v komerčních/průmyslových zařízeních .
Řízení a ochrana motoru - analýza zatížení v HVAC a strojích .
Systémy obnovitelných zdrojů energie - Snížení proudu ve solárním PV a nastavení skladování baterií .
Klíčové výhody na první pohled:
✔ 40% menší než standardní transformátory (stejný poměr)
✔ Shield pro převrácení terminálu pro ochranu prachu/vlhkosti
✔ Možnosti trojnásobku (DIN Rail, panel, Busbar)
✔ Široký proudový rozsah (30–200a) s vysokou přesností
Parametry
|
Model |
Poměr (a) |
BURDEN (VA) |
|
|
Třída: 0,5 |
Třída:1.0 |
||
|
Mes -80/30 |
30/5 |
2.5(2T) |
2.5(2T) |
|
Mes -80/30 |
50/5 |
2.5 |
2.5 |
|
Mes -80/30 |
60/5 |
2.5 |
2.5 |
|
Mes -80/30 |
75/5 |
2.5 |
2.5 |
|
Mes -80/30 |
100/5 |
3.75 |
3.75 |
|
Mes -80/30 |
150/5 |
5 |
5 |
|
Mes -80/30 |
200/5 |
5 |
7.5 |

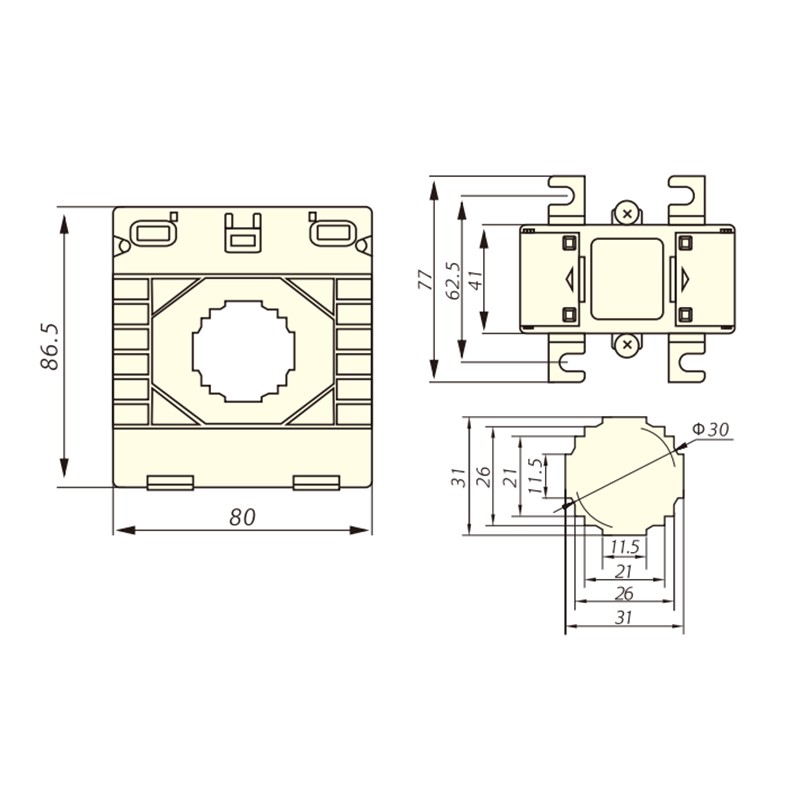

Dimenze (mm)
Populární Tagy: Transformátor typu panelu, výrobci typu Transformátoři montáže v čínském panelu, dodavatelé, továrna
